昨天的视频我们介绍了频谱分析仪的显示平均噪声电平 (Displayed Average Noise Level，DANL )，也俗称为频谱仪的底噪或者灵敏度。我们还演示了如何通过调节RBW分辨率带宽来降低分析仪的DANL。

今天我们谈一谈输入衰减

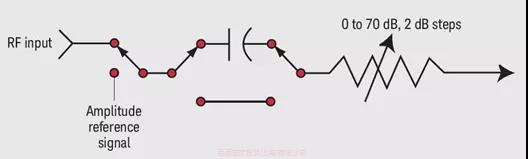

作为频谱分析仪的第一部分电路，输入衰减器的作用是保证信号输入到混频器时处在合适的电平上，从而防止发生过载、增益压缩和失真。

由于衰减器是频谱仪的一种保护电路，所以它通常是基于参考电平值而自动设置，不过也能以 10 dB、5 dB、2 dB 甚至 1 dB 的步进来手动选择衰减值。

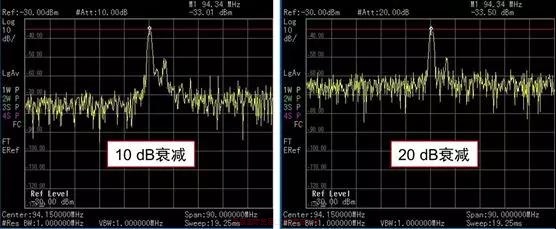

在频谱分析仪中，内部的微处理器可以改变中频增益从而补偿输入衰减器的变化。所以当改变输入衰减器时，分析仪输入的信号在显示器上的位置并不改变，只是显示的噪声上下移动。这时参考电平保持不变。如下图所示，当衰减从 10 dB 增加到 20 dB，DANL上升而信号电平保持不变。

最小的输入衰减(0 dB)将会获得最佳信噪比，但不幸的是此时的阻抗匹配也是最差的，因此最好尽量避免 0 dB 的设置。当被测信号远大于噪声电平时，可以设置为自动衰减。当信噪比较小 (一般 ≤ 7 dB) 时，我们需要使用较低的输入衰减，以获得更高的信噪比，避免因为噪声功率和信号功率接近而导致偏高的测量误差。

具体内容，请观看下面这个小视频
